Ce este o unitate de condensare cu ieșire laterală a aerului?

Mergeți în spatele unui șir de vitrine de supermarket sau pe coridorul de serviciu înghesuit al unei mici depozite frigorifice și înțelegeți imediat de ce contează fluxul orizontal de aer. O unitate de condensare cu ieșire laterală a aerului mișcă aerul peste serpentina condensatorului și îl evacuează din lateralul unității, mai degrabă decât vertical prin partea superioară. Acest aranjament orizontal de descărcare schimbă fundamental unde și cum puteți instala sistemul de refrigerare.

Într-un design cu descărcare superioară, aerul fierbinte al condensatorului este împins în sus, ceea ce necesită un spațiu liber vertical și adesea necesită orificii de ventilație pe acoperiș sau hote de evacuare. O unitate de ieșire laterală trage aerul ambiental printr-o parte a carcasei rezistente la intemperii, îl forțează prin serpentina condensatorului și ejectează aerul încălzit pe partea opusă. Pentru aplicațiile în care spațiul liber este limitat - sub mezaninele joase, în interiorul camerelor frigorifice ale containerelor reutilizate sau de-a lungul pereților cu obstacole deasupra capului - această cale orizontală este adesea singura alegere viabilă. Modelul de aer reduce, de asemenea, riscul ca evacuarea fierbinte să se ridice imediat și să fie reingerată de admisia condensatorului, o pierdere obișnuită de eficiență în încăperile înguste ale mașinilor.

Operatorii comerciali de depozitare frigorifică și contractorii de refrigerare selectează în mod regulat unități de condensare cu ieșiri laterale atunci când amprenta instalației este adâncă, dar mică în înălțime și când este necesară o funcționare silențioasă în apropierea zonelor clienților. Pentru a vedea cum se potrivesc diferite combinații de compresoare și capacitate în acest factor de formă, explorați gama noastră completă de unități de condensare cu evacuare laterală a aerului .

Cum funcționează – Proiectare cu tiraj forțat în refrigerarea comercială

Arhitectura cu schiță forțată este simplă, dar influențează fiabilitatea mai mult decât cred mulți specificatori. O elice sau un ventilator axial montat pe panoul din față sau din spate atrage aerul prin serpentina condensatorului și îl împinge orizontal peste compartimentul compresorului. Deoarece motorul ventilatorului se află pe partea de admisie a aerului rece sau în spatele unui panou de protecție, funcționează mai rece decât în ​​unele configurații de descărcare superioară, unde motorul atârnă direct deasupra bobinei și absoarbe căldura radiată în mod continuu.

Gestionarea fluxului de aer este esențială. Unitatea trebuie poziționată astfel încât partea de admisie să fie îndreptată către o sursă de aer proaspăt neobstrucționată, iar partea de evacuare să respingă căldura într-un coridor sau spațiu exterior fără reciclare. Când sunt respectate regulile de distanță, fluxul de aer orizontal menține stabile temperaturile de condensare, ceea ce prelungește în mod direct durata de viață a compresorului și menține capacitatea de refrigerare proiectată. O cale orizontală a aerului reduce, de asemenea, riscul de recirculare în încăperile instalațiilor cu tavanul jos, unde evacuarea verticală ar trimite pur și simplu aerul cald înapoi în unitate. Panourile de acces de pe carcasa laterală oferă tehnicienilor acces rapid la ventilatorul condensatorului, motorul și comenzile fără a se urca, ceea ce accelerează inspecțiile și reparațiile de rutină.

Avantaje cheie față de unitățile de descărcare de top

Eficiența spațiului

Unitățile de condensare cu ieșiri laterale sunt specificate în mod obișnuit acolo unde spațiul vertical este limitat. O unitate tipică cu un profil orizontal de evacuare se potrivește sub un tavan de 2,1 metri, pe o alee îngustă între răcitoare sau direct pe un perete, fără a sacrifica spațiul de serviciu. În timp ce o unitate de evacuare superioară are nevoie de o coloană de aer clară în sus, versiunea cu descărcare laterală traduce acea cerință verticală în spațiu liber orizontal, eliberând adesea o jumătate de metru sau mai mult din spațiul liber utilizabil. În practică, aceasta înseamnă că o cameră frigorifică proiectată pentru o bucătărie comercială compactă sau o cameră din spate a unui magazin de proximitate poate folosi toată înălțimea camerei pentru rafturi de depozitare sau echipamente secundare.

Funcționare cu zgomot redus

Măsurătorile de zgomot arată în mod constant că direcționarea evacuarii condensatorului pe orizontală scade nivelurile de zgomot percepute în spațiile ocupate adiacente. Motivul este parțial fizic: descărcarea verticală creează un val turbulent care poate interacționa cu structurile din tavan sau cu conductele de pe acoperiș, amplificând zgomotul de bandă largă. O unitate de ieșire laterală canalizează energia sonoră pe orizontală, adesea către un zid al clădirii sau o alee unde zgomotul se disipează înainte de a ajunge la clienți sau personal. Atunci când o unitate de condensare se află lângă o zonă de luat masa sau o casă de vânzare cu amănuntul, acel profil acustic controlat devine un avantaj operațional semnificativ.

Opțiuni flexibile de instalare

Deoarece fluxul de aer orizontal permite amplasarea mai multor unități una lângă alta, fără a concura pentru spațiul de aer vertical, modelele de evacuare laterală simplifică aspectul instalației. Un antreprenor poate alinia două, trei sau patru unități de-a lungul unui perete, fiecare alimentând un circuit separat de evaporator, fără a instala conducte elaborate sau deflectoare de aer. Această modularitate este deosebit de valoroasă în instalațiile care fac expansiunea de depozitare la rece în timp. Aranjarea atentă a mai multor unități de-a lungul unui culoar de service comun dublează adesea densitatea utilizabilă a echipamentului în comparație cu grupurile de descărcare superioare. Pentru îndrumări practice privind aspectul, consultați articolul nostru despre optimizarea aspectului pentru camerele frigorifice cu temperatură scăzută .

Acces simplificat la întreținere

Toate punctele de service primare - fața bobinei condensatorului, motorul ventilatorului, compartimentul electric, bornele compresorului - sunt accesibile de pe panourile frontale sau laterale ale unității la înălțimea în picioare. Tehnicienii nu au nevoie de scări sau platforme pentru a inspecta starea bobinei sau pentru a spăla resturile. Într-o bucătărie comercială aglomerată sau într-un depozit frigorific de distribuție, unde timpul de nefuncționare este măsurat în produsul pierdut, aceste reduceri de accesibilitate la nivelul solului înseamnă timp pentru reparare și reduce riscul unor posturi de lucru nesigure.

Ghid de selectare a compresoarelor pentru modelele cu evacuare laterală a aerului

Alegerea compresorului potrivit pentru o unitate de condensare cu evacuare laterală a aerului conduce atât la costul inițial, cât și la stabilitatea de funcționare pe termen lung. Cele trei serii de compresoare aplicate în mod obișnuit acestor unități - Copeland, Panasonic și Xecom - servesc fiecare profiluri de sarcini distincte. Tabelul de mai jos rezumă puterile nominale și aplicațiile ideale, în timp ce următoarele secțiuni examinează caracteristicile operaționale care contează cel mai mult în timpul specificației.

Compresor Copeland

Când aplicația necesită derulare 24 de ore și deschideri frecvente ale ușilor - gândiți-vă la congelatoarele de tip walk-in din bucătăriile aglomerate de restaurante sau magazinele frigorifice farmaceutice - compresoarele Copeland scroll din interiorul unui șasiu cu priză laterală oferă longevitate dovedită. Versiunea de 220 CP gestionează un debit substanțial de masă a agentului frigorific cu vibrații scăzute, iar designul său conform cu scroll tolerează smulgerea minoră a lichidului care însoțește adesea ciclurile de dezghețare. Pentru răcirea continuă pentru sarcini grele, unde timpul de nefuncționare nu este o opțiune, opțiunea Copeland tinde să fie prima alegere printre inginerii frigorifici. Un exemplu pe scară largă este unitatea de condensare cu ieşire laterală a aerului alimentată de Copeland de 220 CP .

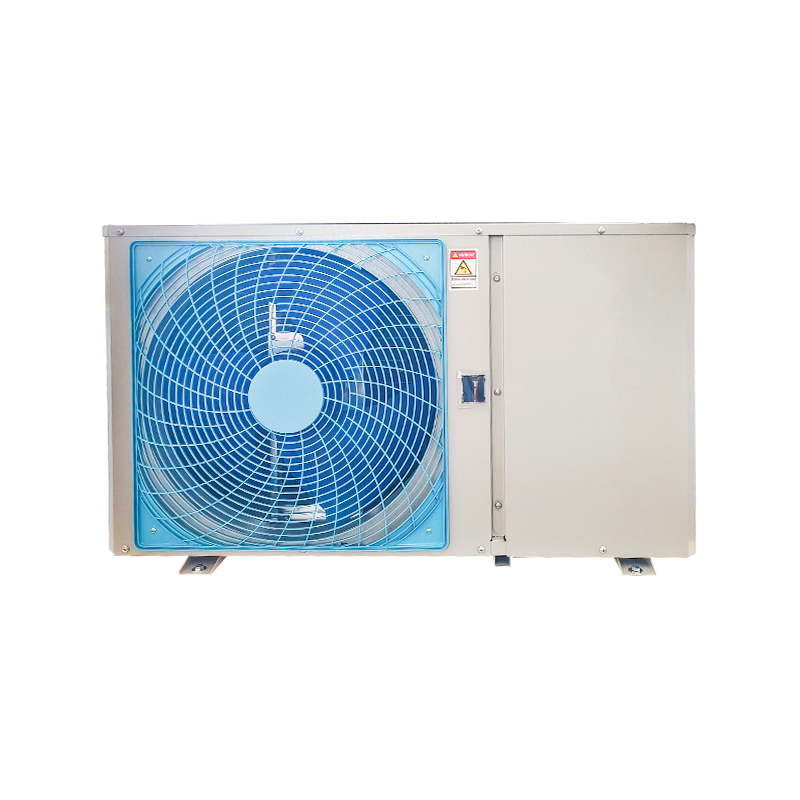

Unitate de condensare cu evacuare laterală a aerului (folosind compresor Copeland) 2-20 CP Furnizori, Cus Aosheng furnizează unitate de condensare a ieșirii laterale a aerului (folosind compresor Copeland) 2-20 CP de vânzare, suntem o unitate de condensare a ieșirii laterale a aerului personalizată (... Vizualizare produs →

Compresor Panasonic

Compresoarele rotative și scroll Panasonic excelează în mediile care necesită o funcționare silențioasă și consecventă în condiții de încărcare variabilă. Unitatea de ieșire a aerului laterală de 312 CP furnizează o capacitate mare pentru dulapuri de vitrine cu temperatură medie și răcitoare pentru încăperi de pregătire, fără a genera vârfurile ascuțite de curent de pornire observate în unele modele alternative. Observațiile de teren arată că curba mai netedă a cuplului reduce stresul asupra cadrului de montare și a conductelor, ceea ce este deosebit de valoros atunci când unitatea este atârnată de un suport de perete. Contractorii aleg adesea Model Panasonic cu iesire laterala a aerului de 312CP pentru proiectele în care limitele de zgomot și contoarele de energie sunt ambele supravegheate îndeaproape.

Unitate de condensare cu ieșire laterală a aerului (folosind compresor Panasonic) Furnizori 3-12 CP, Cu Aosheng furnizează unitate de condensare cu ieșire laterală a aerului (folosind compresor Panasonic) 3-12 CP de vânzare, suntem o unitate de condensare cu ieșire laterală a aerului personalizată... Vizualizare produs →

Compresor Xecom

Pentru proiectele care țin cont de buget, care necesită încă o răcire fiabilă, compresoarele Xecom oferă un punct de intrare rațional. Unitatea de ieșire a aerului laterală bazată pe Xecom de 220 CP poate servi eficient la o singură răcitoare de tip walk-in sau un grup de unități aflate sub tejghea într-un mic magazin. În timp ce intervalele de service pot fi puțin mai strânse decât la mărcile de compresoare premium, economiile inițiale se aliniază adesea planurilor de lansare cu capital limitat. Mulți operatori regionali de lanț de frig folosesc Unitate de evacuare laterală a aerului de 220 CP bazată pe compresor Xecom ca o componentă standardizată a flotei, stocând piese de schimb comune pentru a menține întreținerea simplă.

Unitate de condensare cu evacuare laterală a aerului (folosind compresor Xecom) 1,2-20 CP Furnizori, Cust Aosheng furnizează unitate de condensare a ieșirii laterale a aerului (folosind compresorul Xecom) 1,2-20 CP de vânzare, suntem o unitate de condensare a ieșirii laterale a aerului personalizată (U... Vizualizare produs →

Scenarii comune de aplicare

Geometria orizontală de descărcare se adaptează cu ușurință la constrângerile reale ale construcțiilor frigorifice comerciale:

• Vitrine de supermarket și răcitoare din spate unde unitățile aliniază un coridor de serviciu îngust abia mai lat decât un cric de palet.
• Depozite frigorifice de capacitate mică pentru procesarea alimentelor ascuns sub birouri de la mezanin sau în culoarele existente cu rafturi ale depozitelor.
• Magazine întunecate și centre de onorare pentru comerț rapid unde sunt create mai multe zone independente de temperatură în spații urbane reutilizate cu tavane suspendate joase.
• Congelatoare de tip walk-in care se învecinează cu o coloană structurală sau un perete rezistent la foc care altfel ar bloca pluma verticală a unei unități de descărcare superioară.

În fiecare dintre aceste situații, o unitate de condensare cu ieșire laterală a aerului elimină nevoia de a construi prelungiri scumpe de conducte sau de a sacrifica volumul frigorific valoros doar pentru spațiul de deasupra capului.

Cele mai bune practici de instalare și întreținere

O unitate de descărcare laterală bine instalată funcționează ani de zile cu o intervenție minimă, dar câteva neglijențe obișnuite pot eroda rapid performanța. Urmați aceste instrucțiuni dovedite pe teren:

1. Curățați calea aerului. Păstrați cel puțin 300 mm de spațiu nelimitat pe partea de admisie și un minim de 500 mm pe partea de refulare. Mai aproape de asta și presiunea statică a ventilatorului condensatorului crește, reducând fluxul de aer și ridicând presiunea la cap.
2. Verificați rotația ventilatorului pe unitățile trifazate. Un ventilator inversat mișcă puțin aer, dar poate reduce cu ușurință capacitatea de condensare cu 30%. Verificați întotdeauna rotația în timpul punerii în funcțiune și după orice lucrări electrice.
3. Curăţaţi bobina condensatorului trimestrial. În mediile de bucătărie grase sau în docurile de încărcare cu praf, bobinele orientate lateral pot colecta resturile mai repede decât bobinele de descărcare superioară. O perie moale și aer sau apă la presiune scăzută mențin suprafața aripioarelor eficientă.
4. Monitorizați presiunea agentului frigorific sezonier. Condițiile ambientale în schimbare modifică temperatura de condensare, mai ales atunci când o unitate se așează pe un perete încălzit de soare. Reglați setarea de control al presiunii în cap dacă presiunile de vară depășesc limita de proiectare a compresorului.
5. Verificați conexiunile electrice și contactoarele. Vibrația de la ansamblul ventilatorului orizontal poate slăbi bornele în timp; o verificare rapidă a cuplului la conexiunile principale previne defecțiunile evitabile ale compresorului.

Concluzie

O unitate de condensare cu evacuare laterală a aerului nu este pur și simplu un model de descărcare superioară reambalată; fluxul său de aer orizontal remodelează întreaga filozofie de instalare și service a unui proiect de depozitare frigorifică. Se încadrează în spații prea strânse pentru evacuarea verticală, menține zgomotul îndreptat departe de zonele ocupate și creează un aspect ușor de întreținut care reduce costurile cu forța de muncă pe durata de viață a echipamentului. Prin potrivirea profilului de operare cu un compresor Copeland, Panasonic sau Xecom – și respectând o scurtă listă de verificare a regulilor de instalare și întreținere – un sistem de refrigerare comercial construit în jurul unei unități de ieșire laterală poate oferi performanțe previzibile și conștiente de energie an de an. Pentru inginerii și cumpărătorii care trebuie să rezolve constrângerile de spațiu din lumea reală fără a compromite fiabilitatea, platforma de descărcare laterală devine adesea specificația implicită.
