De ce evaluările temperaturii ambientale contează mai mult decât capacitatea nominală

Majoritatea cumpărătorilor compară unitate de condensare frigorifică exterioară s după capacitatea lor nominală de răcire — cifra de kilowați imprimată pe fișa de date. Ceea ce această cifră arată rareori este temperatura ambientală la care a fost măsurată. Convenția din industrie evaluează în mod obișnuit capacitatea unității de condensare la 32 ° C ambiant, dar în multe medii de instalare din lumea reală - acoperișuri în sudul Chinei, sălile exterioare ale fabricilor din Orientul Mijlociu, pereții laterali expuși la soare ai clădirilor de supermarket - temperaturile ambientale ajung în mod regulat la 40 ° C până la 46 ° C în lunile de vârf de vară. La o temperatură ambientală de 43°C, o unitate evaluată la 10 kW la 32°C poate furniza doar 7,5 kW până la 8 kW de capacitate de răcire utilizabilă, deoarece compresorul trebuie să lucreze împotriva unei presiuni de condensare semnificativ mai mari pentru a respinge căldura în aerul din jur mai fierbinte.

Această reducere a capacității nu este un defect al produsului - este o realitate termodinamică. Practica critică de achiziție este de a solicita curbe complete de performanță de la producător în intervalul de temperatură ambientală așteptat la locul de instalare și de a dimensiona unitatea pe baza condițiilor de vară cele mai defavorabile, mai degrabă decât a condițiilor nominale. La Aosheng, unitățile noastre de condensare sunt testate și documentate în funcție de performanță într-o gamă largă de condiții ambientale, oferind inginerilor și instalatorilor datele de care au nevoie pentru a specifica cu încredere pentru implementările în climă caldă, mai degrabă decât să descopere probleme de subdimensionare după punere în funcțiune.

Amplasarea bobinei condensatorului și spațiul liber al fluxului de aer — Cel mai neglijat factor de instalare

O unitate de condensare exterioară instalată cu spațiu suficient în jurul serpentinei condensatorului își va recircula propriul aer cald de evacuare înapoi pe fața de admisie, ridicând artificial temperatura ambientală efectivă observată de unitate și declanșând aceeași reducere a capacității descrisă mai sus - chiar și într-o zi blândă. Acest fenomen, cunoscut sub numele de recirculare a aerului cald, este una dintre cele mai frecvente cauze ale unor plângeri misterioase de performanță la sistemele frigorifice nou puse în funcțiune și este complet evitabil cu plasarea corectă în timpul planificării instalării.

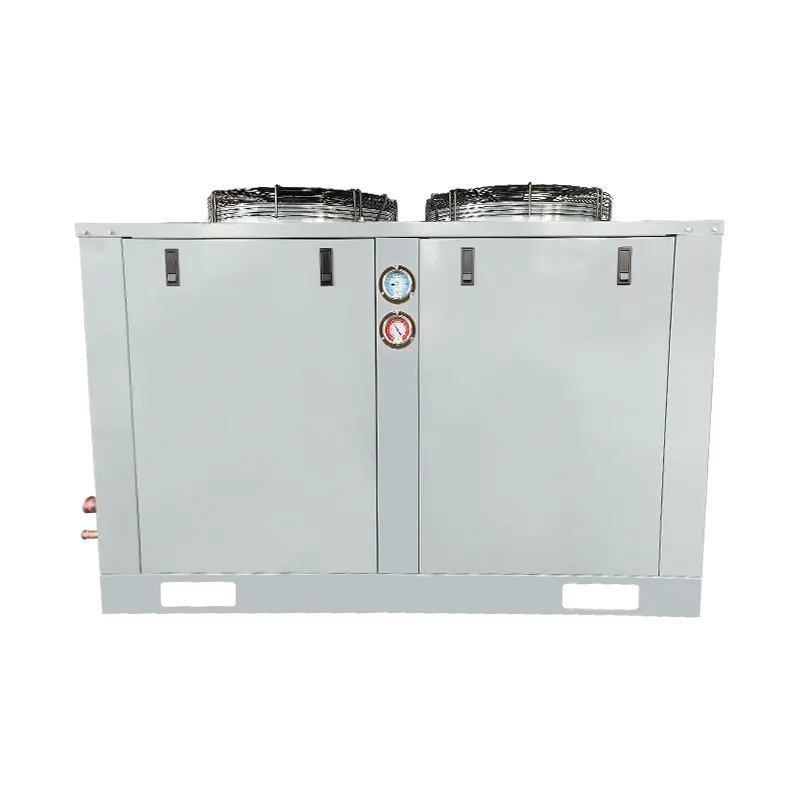

Instrucțiunile generale privind spațiul liber pentru unitățile de condensare exterioare cu ventilatoare axiale cu descărcare superioară sunt următoarele, deși cerințele specifice variază în funcție de model și producător:

• Deasupra unității (descărcare): Un spațiu liber vertical de minim 1.000 mm. Copertinele în supraînălțare, protuberantele acoperișului sau rafturile pentru echipamente poziționate deasupra debitului ventilatorului sunt vinovați obișnuiți pentru recirculare.
• Fețe de intrare a bobinei: Un spațiu liber minim de 600 mm până la 800 mm pe fiecare parte de admisie. Pereții, gardurile și instalațiile unităților adiacente mai aproape de aceasta limitează fluxul de aer de admisie și cresc presiunea statică a ventilatorului.
• Între mai multe unități instalate pe rând: Unitățile trebuie să fie distanțate la cel puțin 800 mm când sunt poziționate una lângă alta și ar trebui să se descarce în aceeași direcție pentru a preveni intrarea unei unități de descărcare în orificiul de admisie al unității adiacente.
• Direcția predominantă a vântului: Acolo unde este posibil, orientați unitatea astfel încât vântul dominant să ajute fluxul de aer de admisie, mai degrabă decât să i se opună sau să conducă aerul de evacuare înapoi prin bobină.

În zonele cu restricții ale instalației, unde este imposibil de atins un spațiu liber adecvat, pot fi montate deflectoare de evacuare cu jaluzele sau prelungiri ale conductelor pentru a direcționa aerul fierbinte de evacuare departe de zona de admisie. Aceasta este o soluție mai ieftină decât relocarea unității, dar necesită un design aerodinamic atent pentru a evita creșterea presiunii statice a sistemului la un nivel care reduce fluxul de aer al ventilatorului și anulează scopul modificării.

Cum afectează calitatea tablei și tratarea suprafeței durabilitatea în aer liber pe termen lung

Unitate de condensare frigorifică exterioară Se confruntă cu expunerea necruțătoare a mediului - radiații ultraviolete, ploaie, cicluri de temperatură, poluanți industriali ai aerului și, în instalațiile de coastă, aer încărcat cu sare. Integritatea structurală pe termen lung și aspectul unității depind aproape în întregime de calitatea construcției din tablă și de tratamentul suprafeței aplicat înainte și după formare. Acestea nu sunt preocupări cosmetice; coroziunea care ajunge la metalul de bază al dulapului slăbește progresiv rigiditatea structurală, provoacă alungirea orificiilor de fixare și, în cele din urmă, compromite rezistența la intemperii a carcaselor electrice.

Procesul de producție pentru dulapuri pentru unități de condensare exterioare de calitate implică multiple tratamente secvențiale. Tabla de oțel laminată la rece este mai întâi curățată, degresată și tratată cu fosfat pentru a crea un strat de conversie microcristalin care îmbunătățește aderența și oferă o barieră primară împotriva coroziunii. Foaia tratată este apoi acoperită cu pulbere utilizând un proces de aplicare electrostatică - de obicei cu o pulbere de poliester la o grosime a filmului uscat de 60-80 microni - și întărită într-un cuptor cu temperatură controlată. Stratul de pulbere întărit formează o peliculă continuă, fără orificii, care este mult mai durabilă în medii exterioare decât vopseaua lichidă aplicată la o grosime echivalentă.

Procesul de tablă și pulverizare de primă clasă de la Aosheng urmează acest standard de tratament în mai multe etape, producând dulapuri care rezistă la testarea cu pulverizare de sare până la 500 de ore sau mai mult, fără coroziune a metalelor de bază - un etalon care distinge echipamentele de exterior de calitate profesională de alternativele cu costuri mai mici în care tratamentul de suprafață este abreviat pentru a reduce timpul de producție. Pentru instalațiile din zonele de coastă sau medii industriale cu coroziune atmosferică ridicată, substratul din oțel galvanizat la cald cu strat de pulbere oferă un strat suplimentar de protecție care prelungește durata de viață semnificativ peste construcțiile standard din oțel laminat la rece.

Funcții de protecție a compresorului care previn cele mai frecvente moduri de defecțiune

Compresorul este componenta cu cel mai mare cost dintr-o unitate de condensare exterioară și cea mai scumpă de înlocuit atunci când se defectează. Înțelegerea mecanismelor de protecție încorporate în unitățile de condensare de calitate - și verificarea faptului că acestea sunt puse în funcțiune corect - este unul dintre pașii cei mai practici pe care un operator i-ar putea lua pentru a prelungi durata de viață a compresorului și a reduce costurile de întreținere neplanificate. Majoritatea defecțiunilor compresorului din domeniu sunt atribuite unui număr mic de cauze care pot fi prevenite, fiecare dintre ele având o caracteristică de protecție corespunzătoare într-o unitate bine specificată.

La aprovizionarea cu o unitate de condensare, verificarea faptului că toate aceste caracteristici de protecție sunt montate din fabrică și nu sunt disponibile ca dotări opționale este un indicator de calitate semnificativ. Produsele unităților inteligente de la Aosheng încorporează aceste protecții ca standard, folosind componente de la marile mărci internaționale și naționale pentru a asigura funcționarea fiabilă pe toată durata de viață a unității.

Selectarea agentului frigorific pentru noile unități exterioare: navigarea în tranziția F-Gas

Reducerea globală a agenților frigorifici HFC cu potențial ridicat de încălzire globală (GWP) în temeiul Amendamentului de la Kigali și a reglementărilor regionale, cum ar fi Regulamentul UE privind gazele fluorate, afectează direct specificațiile noilor unități de condensare frigorifice exterioare. Refrigeranții care erau opțiuni standard în urmă cu cinci ani - R-404A, R-507A și, într-o măsură mai mică, R-410A - sunt acum supuși restricțiilor de vânzări pe multe piețe, iar noile echipamente proiectate în jurul acestor agenți frigorifici prezintă riscuri comerciale și de reglementare crescânde pe o durată de viață de zece până la cincisprezece ani.

Pentru cumpărătorii care specifică astăzi unități de condensare exterioare, matricea practică de decizie a agentului frigorific arată, în linii mari, după cum urmează:

• R-448A și R-449A sunt cele mai larg adoptate înlocuitori cu GWP scăzut pentru R-404A în refrigerarea comercială la temperatură joasă și medie. Ambele sunt de clasa de siguranță A1 (neinflamabile, toxicitate scăzută), funcționează cu sisteme existente compatibile cu uleiuri minerale, cu schimbarea lubrifiantului în ulei POE și sunt compatibile cu compresoarele ermetice și semi-ermetice standard. Valorile lor GWP de aproximativ 1.300 reprezintă o reducere de aproximativ două treimi față de R-404A.
• R-32 este din ce în ce mai folosit în unitățile de condensare cu temperatură medie și aer condiționat ca înlocuitor pentru R-410A. GWP-ul său de 675 este semnificativ mai mic decât cel de 2.088 al lui R-410A, iar eficiența sa volumetrică mai mare permite compresoare cu deplasare mai mică pentru o capacitate echivalentă. R-32 este clasificat A2L (ușor inflamabil), necesitând atenție pentru detectarea scurgerilor și prevederi de ventilație în încăperile mașinilor.
• R-290 (propan) oferă un GWP aproape de zero și o eficiență termodinamică excelentă, dar este clasificat A3 (foarte inflamabil), limitând dimensiunile de încărcare pe circuit la 150 de grame în majoritatea jurisdicțiilor pentru echipamentele utilizate în spații ocupate sau publice. Este potrivit pentru unitățile de condensare frigorifice comerciale mici, autonome, în care dimensiunile de încărcare reduse sunt realizabile prin proiectare.
• R-744 (CO₂) funcționează la presiuni foarte mari (de obicei 70–130 bar în sistemele transcritice) și necesită componente proiectate special și arhitectură de sistem. Este cel mai rentabil în sistemele mari de rafturi de supermarketuri cu mai multe circuite, mai degrabă decât în ​​unitățile de condensare independente.

Confirmarea faptului că o nouă unitate de condensare exterioară este proiectată din fabrică și testată pentru un agent frigorific curent cu GWP mai scăzut – nu pur și simplu declarat ca „compatibil” cu un fluid de modernizare – este un pas important de verificare a achiziției. Componentele, inclusiv geometria supapei compresorului, dimensionarea dispozitivului de expansiune, specificațiile lubrifiantului și valorile nominale ale vasului sub presiune ar trebui să fie toate optimizate pentru agentul frigorific dorit din etapa de proiectare din fabrică.

Managementul zgomotului pentru unitatile exterioare din instalatii rezidentiale adiacente

Pe măsură ce dezvoltarea comercială urbană crește densitatea și instalațiile de depozitare frigorifică sunt construite în apropierea zonelor rezidențiale, emisia de zgomot de la unitățile de condensare exterioare a devenit o problemă semnificativă de conformitate și de relații cu comunitatea. Multe municipalități aplică acum limite de zgomot la limitele proprietății – de obicei în intervalul de la 45 dB(A) la 55 dB(A) în timpul zilei și de la 35 dB(A) la 45 dB(A) noaptea – care trebuie îndeplinite ca o condiție a permisului de planificare sau a licenței de operare. Înțelegerea caracteristicilor de zgomot ale unei unități de condensare și a opțiunilor practice de gestionare a acestora este esențială pentru orice instalare într-o locație sensibilă la zgomot.

Zgomotul unității de condensare are trei surse primare, fiecare dintre acestea necesită o abordare diferită de atenuare:

• Zgomotul mecanic al compresorului: Zgomot tonal generat de funcționarea pistonului sau a compresorului scroll, de obicei în intervalul de frecvență de la 100 Hz la 400 Hz. Opțiunile de atenuare includ suporturi de montare anti-vibrații sub compresor, pături pentru compresoare acustice și selectarea compresoarelor scroll față de tipurile cu piston în care zgomotul este o prioritate.
• Zgomot aerodinamic al ventilatorului condensatorului: Zgomot de bandă largă de la lamele ventilatorului care trec prin aer, cel mai mare la viteză maximă. Motoarele ventilatoarelor EC cu control al vitezei variabile permit reducerea vitezei ventilatorului în timpul orelor de vârf, reducând nivelul de zgomot cu 6–10 dB(A) — o reducere perceptibilă și adesea decisivă a impactului zgomotului la proprietățile rezidențiale din apropiere.
• Zgomot debit de agent frigorific: Sunete de șuierat sau grăbit de la agentul frigorific care curge prin dispozitivele de expansiune și conductele de interconectare. Suportul adecvat al țevii, suporturile de izolare și diametrele țevilor dimensionate corect minimizează această contribuție la semnătura generală a zgomotului.

Acolo unde apropierea de zonele rezidențiale face ca ieșirea standard de zgomot să fie inacceptabilă chiar și cu măsurile de mai sus, în jurul unității de condensare pot fi construite carcase acustice special. Acestea necesită o proiectare aerodinamică atentă - suficientă zonă liberă în panourile cu jaluzele pentru a menține fluxul complet de aer de admisie fără creșterea presiunii statice a ventilatorului - și ar trebui evaluate folosind modele acustice de specialitate înainte de construcție pentru a confirma că nivelurile de zgomot țintă la limită vor fi atinse. Instalarea retrospectivă a carcasei acustice după ce a fost primită o plângere de zgomot este semnificativ mai costisitoare și mai perturbatoare decât proiectarea pentru aceasta de la început.

Funcții de control inteligente care reduc costurile de operare pe durata de viață a unității

Unitățile de condensare de refrigerare exterioare moderne echipate cu controlere electronice inteligente oferă mult mai mult decât controlul de bază al punctului de referință al temperaturii. Funcțiile de control disponibile acum – fie standard, fie ca opțiuni din fabrică pentru unitățile de calitate – pot reduce consumul anual de energie cu 15% până la 30% în comparație cu unitățile care funcționează cu controale cu parametrii fixi, reprezentând o perioadă de amortizare de doi până la patru ani a investiției suplimentare în majoritatea aplicațiilor comerciale de depozitare frigorifică.

Controlul presiunii de condensare plutitoare

Comenzile standard ale unității de condensare mențin o presiune minimă fixă de condensare, indiferent de temperatura ambiantă. Într-o noapte răcoroasă sau pe vreme blândă de primăvară sau toamnă, presiunea de condensare ar putea scădea cu mult sub minimul fix - reducând presiunea de descărcare a compresorului, ridicarea compresorului și, prin urmare, consumul de energie electrică. Controlul plutitor al presiunii de condensare permite ca punctul de referință să varieze în funcție de temperatura ambiantă, captând automat acest beneficiu de eficiență. În climatele cu variații semnificative de temperatură sezonieră, economisirea de energie din această singură caracteristică poate reprezenta 8-12% din consumul anual de energie al compresorului.

Integrarea supapei electronice de expansiune

Unitățile de condensare furnizate cu control electronic al supapei de expansiune (EEV) optimizează continuu supraîncălzirea agentului frigorific la ieșirea din evaporator ca răspuns la condițiile în timp real ale sistemului. În comparație cu supapele de expansiune termostatică fixe, EEV-urile mențin un control mai strict al supraîncălzirii în diferite condiții de încărcare — prevenind pierderile de eficiență cauzate de vânătoarea în sistemele TEV cu încărcare redusă și riscul de reluare în timpul schimbărilor rapide de sarcină. Rezultatul este o temperatură de evaporare mai stabilă, un COP mediu mai ridicat al sistemului și o uzură redusă a compresorului din condițiile mai consistente ale gazului de aspirare.

Monitorizare de la distanță și diagnosticare defecțiuni

Controlerele cu Modbus RTU sau înregistrarea datelor conectate la cloud permit operatorilor și contractorilor de service să monitorizeze parametrii de funcționare a unității de condensare - presiunea de aspirație, presiunea de refulare, supraîncălzire, orele de funcționare a compresorului și istoricul alarmelor - de la distanță, fără vizite la fața locului. Această capacitate transformă întreținerea dintr-un eveniment programat într-un program bazat pe condiții: intervalele de service pot fi cronometrate la ore și condițiile de funcționare reale ale compresorului, mai degrabă decât la datele calendaristice, iar defecțiunile în curs de dezvoltare, cum ar fi murdărirea progresivă a bateriei condensatorului sau subîncărcarea treptată a agentului frigorific pot fi identificate din datele de tendință înainte ca acestea să provoace o defecțiune completă a sistemului și un eveniment de pierdere a produsului..
